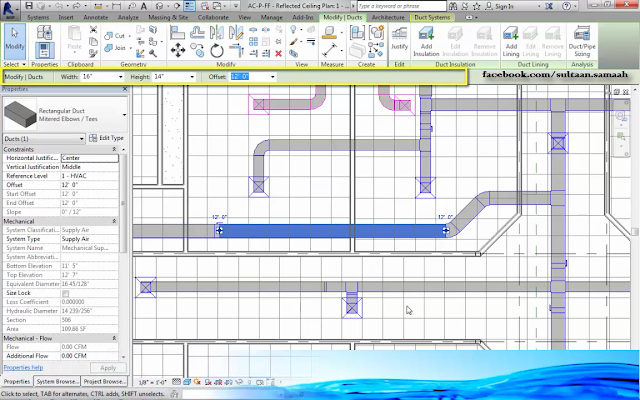

🖥️ واجهة المستخدم في Revit MEP

Revit MEP Project User Interface

📘 نظرة عامة

🟢 من أجل استخدام أدوات برنامج ريفيت ميب، يجب أولاً التعرف على واجهة المستخدم الخاصة التي تخدم العمل على مشروع ما.

🧩 مكونات واجهة المستخدم

1️⃣ زر التطبيق (Application Button): الذي يمدنا بسهولة الوصول لـ جديد – فتح – حفظ – تصدير ونشر.

2️⃣ زر الاختيارات العامة (Options): ومنه يتم ضبط الكثير من الإعدادات الخاصة بالبرنامج.

3️⃣ شريط أدوات الوصول السريع (Quick Access Toolbar): الذي يسمح لنا باستخدام الأوامر والوصول إليها بسهولة عن طريق عمل اختصار في شريط بالجهة العليا من واجهة المستخدم.

4️⃣ شريط الأدوات (Ribbon): ويضم أدوات التصميم والضبط الخاصة بالبرنامج.

5️⃣ علامات التبويب (Tabs): بشريط الأدوات تحتوي على قوائم منسدلة أو نوافذ للضبط.

6️⃣ شريط الحالة (Status Bar): ويوضح ما يتم عمله في مساحة الرسم.

7️⃣ مساحة الرسم (Drawing Area): المساحة المخصصة لتصميم الأنظمة.

8️⃣ شريط التحكم بالمشهد (View Control Bar): تحكم بإظهار المشهد بما فيه خطوط الرسم، وضوح الخامات لمكونات الأنظمة، إمكانية عزل بعض العناصر، إمكانية إظهار العناصر المخفية، عمل محاكاة لحركة بعض العناصر بطريقة مبسطة وغيرها.

9️⃣ مركز المعلومات (Info Center): يوضح اسم المشهد المفتوح، إمكانية الولوج للحساب الشخصي على أوتوديسك، إمكانية البحث عن معلومة في ملفات المساعدة على موقع أوتوديسك.

🔟 شريط الاختيارات (Options Bar): تحديد أبعاد وارتفاع العنصر المختار.

1️⃣1️⃣ متصفح ملفات المشروع (Project Browser): يشمل ملفات المشروع والعناصر المضافة للأنظمة «الفاميلي» والجداول واللوح وغيرهم.

1️⃣2️⃣ اختيار النوع (Type Selector): قائمة نستطيع منها اختيار العنصر «الفاميلي» المناسب.

1️⃣3️⃣ لوحة الخصائص (Properties Palette): تضم جميع المعلومات الخاصة بالمشهد أو العنصر الذي تم اختياره، ومنه نستطيع ضبط إعدادات كثيرة.
